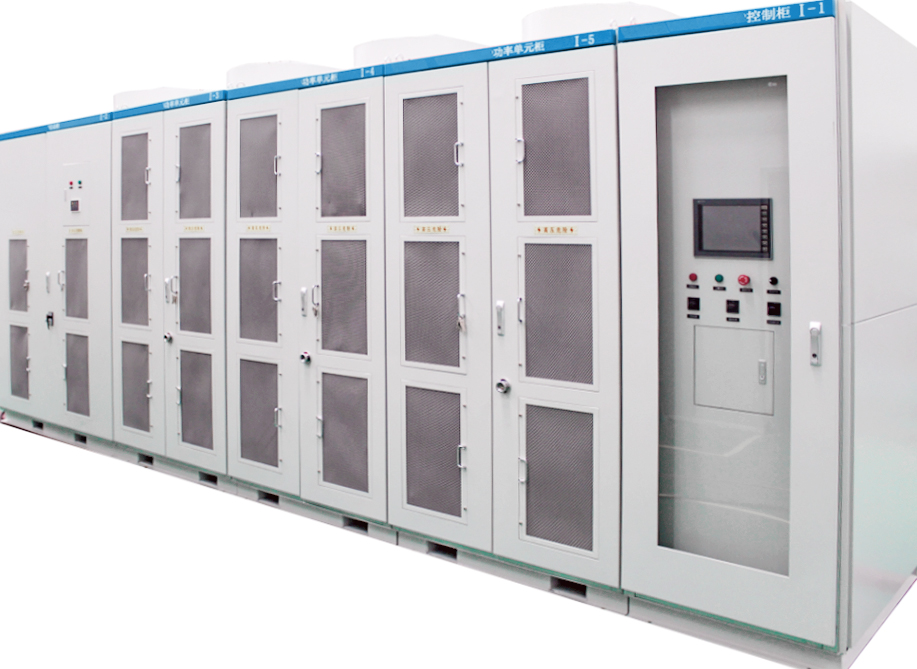

中壓靜止無功發生器STATCOM

您現在的位置：首頁>>產品展示>>電能質量治理產品

產品詳細介紹

型號說明

注解:

1、系列代碼：DY-SVG系列

2、額定電壓：6kV、10V、35V

3、額定容量：3Mva

產品概述

SVG的主電路主要包括控制系統、IGBT功率變換器和濾波電抗器三部分。SVG首先通過軟起電阻進行軟起動，當電容電壓升至80%額定值時，主接觸器閉合，再通過PWM調制使電容電壓升至額定值。SVG正常工作時通過外部CT、PT實時采集電網電流和電壓信號送至信號調理電路，再通過DSP控制器提取所有的諧波或無功電流，經過調制后輸出到驅動電路觸發級聯多電平IGBT變換器，通過對功率變換器的控制，可以調節功率變換器的輸出電壓，進而調節電抗器上的電流，使SVG發出滿足需求的無功電流，實現動態無功補償?shù)哪康摹?/span>

技術參數

額定電壓	6KV/10KV	35KV
工作頻率	50±2.5Hz
單機裝置容量	-12Mvar～+12Mvar	-30Mvar～+30Mvar
響應速度	瞬時響應<1ms，全響應<10ms
電壓閃變抑制比	5:1
功率因數	>0.99，用戶可自行設定
功耗	<3％
與上位機通訊的功能	具有與上位機實時通信的功能，RS232/RS485，通訊協議Modbus、IEC61850
安裝和散熱方式	戶內/戶外安裝，風冷散熱
過載能力	過載限流能力，以及2*Irms的峰值電流過載能力
保護功能	系統過壓、欠壓，缺相，短路保護，裝置過流，過熱保護，IGBT保護等
電磁兼容	達到歐盟標準EN50121-5:2000要求
噪音水平	<75dB
環境溫度	-10℃～+40℃
防護等級	IP30
環境濕度	＜95%，無凝露

技術優勢及特點

· 級聯多電平直掛式電流結構

· 采用H橋多電平電路架構，直接接入電網。采用N+1冗余結構，保證裝置運行可靠性。

· 無損耗直流側電壓平衡控制：電壓波動很小，輸出波形質量高。

· 性能強大的FPGA控制系統集中控制：運算速率高，通訊延遲小。

· 優異的無功補償及濾波性能：補償無功的同時能夠?yàn)V除2~30次諧波電流，可對各次諧波輸出電流限值
